รายละเอียดสินค้า:
การชำระเงิน:
|
วัสดุ: | HT250 | ชื่อ: | แผ่นฐาน T-Slot เหล็กหล่อ 4000 x 2000 มม |
---|---|---|---|
ประเภท: | ประเภทกลวง | ความเรียบ: | 2 เกรด |
ขนาด: | ตามคำขอของลูกค้า | เสร็จสิ้นพื้นผิว: | เสร็จสิ้นการตัดเฉือน |
ความแข็ง: | 230 | ขนาดช่อง T: | M24 |
ระยะช่อง T: | 250 มม | ความจุแบริ่ง: | 30Tons |
แสงสูง: | แผ่นฐานสล็อต 4000 x 2000 t,แผ่นฐานเหล็กหล่อ 4000 x 2000,HT250 T Slot Base Plate |

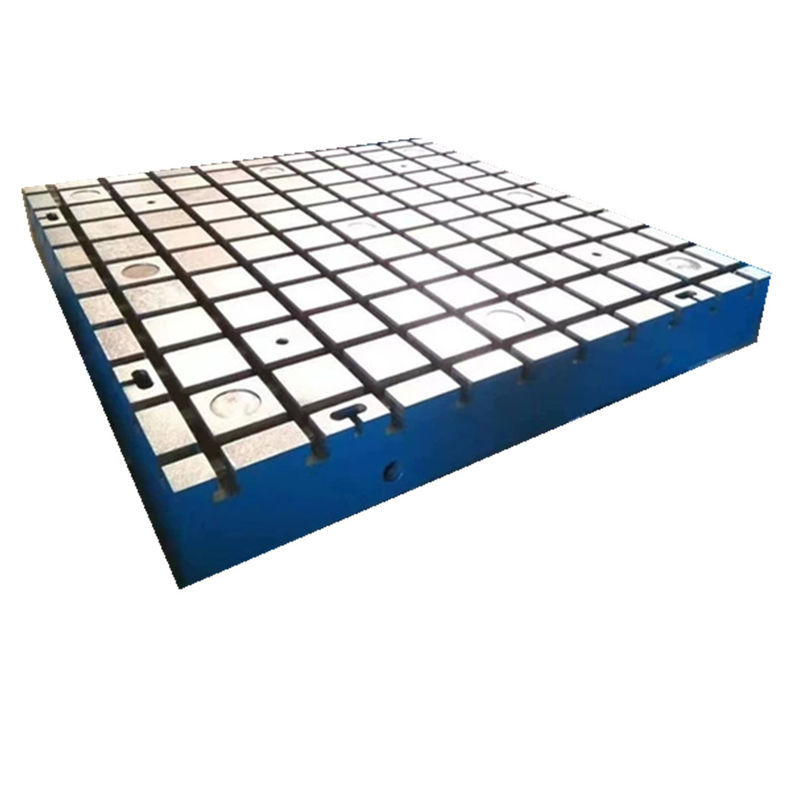

แผ่นฐาน T-Slot เหล็กหล่อ 4000 x 2000 มม
เหล็กหล่อ T slot Base Plate ผลิตจากเหล็กหล่อพิเศษที่มีความหนาแน่นสูงพร้อมเหล็กเสริมแผ่นเหล่านี้ช่วยให้สามารถใช้งานโซลูชัน 'การจับยึดงาน' ได้หลากหลายแผ่นมาตรฐานมีความแข็ง Brinell ประมาณ.180 - 200 HB และความต้านทานแรงดึงโดยประมาณ260 - 300 นิวตัน / ตร.มม.
เหล็กหล่อ T slot Base Plateถูกหล่อในกระบวนการพิเศษที่รับประกันความตึงภายในวัสดุหล่อน้อยที่สุดจึงมั่นใจได้ว่าแผ่นเพลตมีความแข็งแกร่งและมั่นคงสูงสุดจานได้รับการออกแบบมาเป็นพิเศษเพื่อให้เหมาะกับความต้องการของลูกค้าการออกแบบขนาดและความสามารถในการรับน้ำหนักของแผ่นสามารถปรับให้เข้ากับขนาดและน้ำหนักของชิ้นงานที่จะถือได้
โครงสร้างส่วนล่างของซี่โครงเสริมรูปตัว T ช่วยให้เพลทมีความแข็งแกร่งโดยธรรมชาติสูง เหล็กหล่อ T slot Base Plateสามารถปรับให้เข้ากับความต้องการโหลดผ่านจำนวนซี่โครงที่ใช้และลักษณะการใช้งานขนาดของ T-slot ในเพลตถูกกำหนดโดยแรงดึงและแรงอัดที่จะรับ
สามารถผลิตขนาดมาตรฐานทั้งหมด 14, 18, 22, 28, 36 หรือ 42 โดยมีขนาดพอดีกับ DIN 650 ตั้งแต่ H 7 ถึง H 12
สามารถจัดเตรียม T-slot ในขนาดพิเศษหรือขนาดกลางได้ระยะห่างระหว่าง T-slot ในเพลทมาตรฐานโดยทั่วไปคือ 150, 200, 250 หรือ 300 มม.
ในกรณีที่แผ่นแต่ละแผ่นถูกรวมเข้าด้วยกันเพื่อสร้างแผ่นพื้นขนาดจะทำให้ระยะห่างระหว่างช่อง T เท่ากับครึ่งหนึ่งของระยะห่างจากข้อต่อก้นเพื่อให้แน่ใจว่าระยะห่างระหว่าง T-slot จะคงที่ตลอดทั้งพื้นผิวระยะห่างระหว่างช่องและตัวเลือกการจับยึดสามารถปรับแต่งให้เหมาะกับความต้องการของคุณได้
ขึ้นอยู่กับข้อกำหนดของลูกค้าเพลทสามารถมีช่องแนวนอนเกลียวพอดีหรือทำเครื่องหมายรูหรือรูรับแสงนอกจากนี้เรายังสามารถติดตั้งระบบสปริงโหลดศูนย์จุด
ความแม่นยำ: ตามระเบียบการสอบวัดผลมาตรฐานแห่งชาติดำเนินการ
ตามลำดับคือ 1,2,3 ขัดละเอียด
ข้อมูลจำเพาะ (มม.) | ความทนทานต่อความเรียบ (อืม) | |||
เกรด 2 | ชั้นประถมศึกษาปีที่ 3 | เครื่องบิน Finihs | ||
1000x750 | 36 | 90 | ||
1,000x1000 | 39 | 96 | ||
1500x1000 | 48 | 120 | ||
2000x1000 | 52 | 129 | ||
2000x1500 | 56 | 140 | ||
2000x2000 | 60 | 152 | 230 | |
2500x1500 | 68 | 168 | 248 | |
3000x1000 | 174 | 248 | ||
3000x2000 | 184 | 275 | ||
3000x3000 | 210 | 300 | ||
4000x1000 | 210 | 300 | ||
4000x2000 | 219 | 310 | ||
4000x3000 | 240 | 360 | ||
5000x2000 | 255 | 375 | ||
5000x3000 | 287 | 420 | ||
6000x2000 | 293 | 430 | ||
6000x3000 | 308 | 460 | ||
8000x2000 | 370 | 520 | ||
8000x3000 | 382 | 570 |
การติดตั้งและการปรับ
เมื่อใช้แผ่นพื้นผิวคุณควรติดตั้งการดีบักก่อนจากนั้นจึงสามารถใช้งานได้ไม่มีความสำคัญในการทำงานบนแผ่นพื้นผิวหากไม่ได้อยู่ในตำแหน่งที่เหมาะสมแผ่นพื้นผิวควรติดตั้งในระดับปิดมั่นคงโดยไม่มีที่กันกระแทกโปรดวางเตารีดลงก่อนจากนั้นวางแผ่นพื้นผิวลงบนแผ่นเหล็กถอดกล่องไม้ออกและ น้ำมัน .การวัดด้วยระดับของแผ่นพื้นผิวเมื่อแผ่นพื้นผิวไม่ได้ระดับโปรดปรับเหล็กแผ่น (ในขั้นตอนการปรับความสนใจเพื่อความปลอดภัย)
ข้อสังเกตสำหรับการใช้งาน
1: เพื่อการใช้แผ่นเรียบที่สม่ำเสมอที่สุดเพื่อหลีกเลี่ยงการบดเว้าเฉพาะที่
2: รักษาจานให้สะอาดป้องกันไม่ให้ถูกเศษเหล็กทราย ...
3: วางชิ้นงานลงบนแผ่นอย่างเบามือป้องกันไม่ให้พื้นผิวเรียบได้รับผลกระทบเมื่อพื้นผิวของแผ่นกระทบกับชิ้นงานหรือวัตถุอื่น ๆ ให้ซ่อมแซมผลกระทบและส่วนที่นูนทันที
4: ห้ามใช้ค้อนทุบบนแผ่นพื้นผิว
5: หลังการใช้งานควรทำความสะอาดหากไม่มีการใช้งานเป็นเวลานานไม่ควรเคลือบด้วยน้ำมันป้องกันสนิมเพื่อป้องกันการกัดกร่อน
